地图标准分幅与编号计算-新图幅号旧图幅号对比

2021年10月25日 17765点热度 21人点赞

我国基本比例尺地形图的分幅编号,有新旧两种。均是在国际规定的1:100万地形图基础上,按经纬度进行分幅和编号的。

旧图幅号

1:100万地图的分幅编号:每幅1:100万地图纬差4°经差6°。从地球赤道起,向两极每纬度4°为一行,依次以字母A,B,C,…,V表示;从西经180°起,向东每6°为一列,依次以数字l,2,3,…,60表示。每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成,列号在前,行号在后,二者之间划一短线。如北京在1:100万图上处于第J列第50行,故编号为J-50。

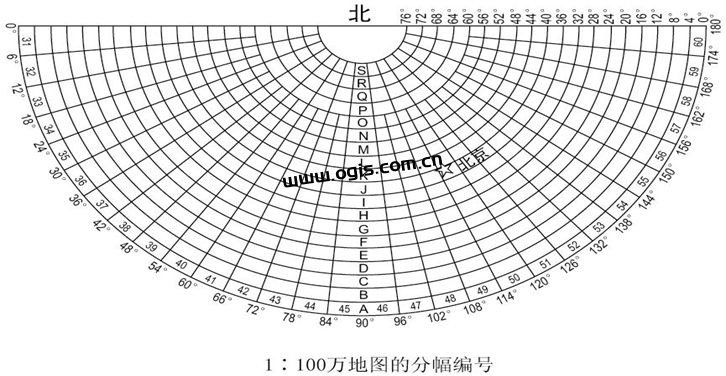

1:100万图幅号

1:100万图幅号



1:50万、1:20万、1:10万地形图分幅编号(旧图幅号没有1:25万):在1:100万图幅基础上,按一定经差和纬差进行划分,并分别在1:100万图幅后加上各自的代号。

  • 1:50万:1:100万地形图一分为四,用A、B、C、D表示,即经差3°,纬差2°
    北京某地:北纬39º54'30", 东经116º28'25"。1:50万图幅编号:J-50-A
1:50万图幅号

1:50万图幅号



  • 1:20万:一幅1:100万地形图分为36幅,用[1]……[36]表示,即经差1°,纬差40′
    北京某地:北纬39º54'30", 东经116º28'25"。1:20万图幅编号:J-50-[3]

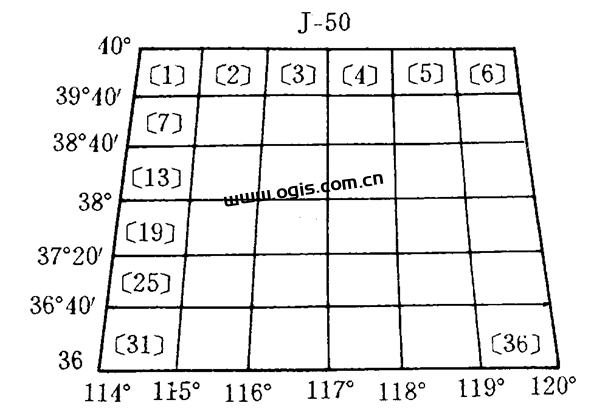

1:20万图幅号

1:20万图幅号



  • 1:10万:一幅1:100万地形图分为144幅,用1,2,……,144表示,即经差30′,纬差20′
    北京某地:北纬39º54'30", 东经116º28'25"。1:10万图幅编号:J-50-5

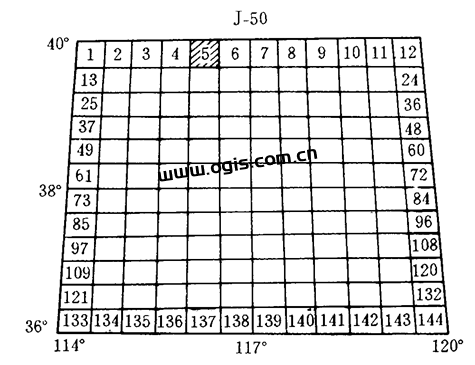

1:10万图幅号

1:10万图幅号



  • 1:5万:在1:10万图幅基础上,按一定经差和纬差进行划分,并分别在1:10万图幅后加上各自的代号。一幅1:10万地形图分为4幅,用A,B,C,D表示,即经差15′,纬差10′
    北京某地:北纬39º54'30", 东经116º28'25"。1:5万图幅编号:J-50-5-B

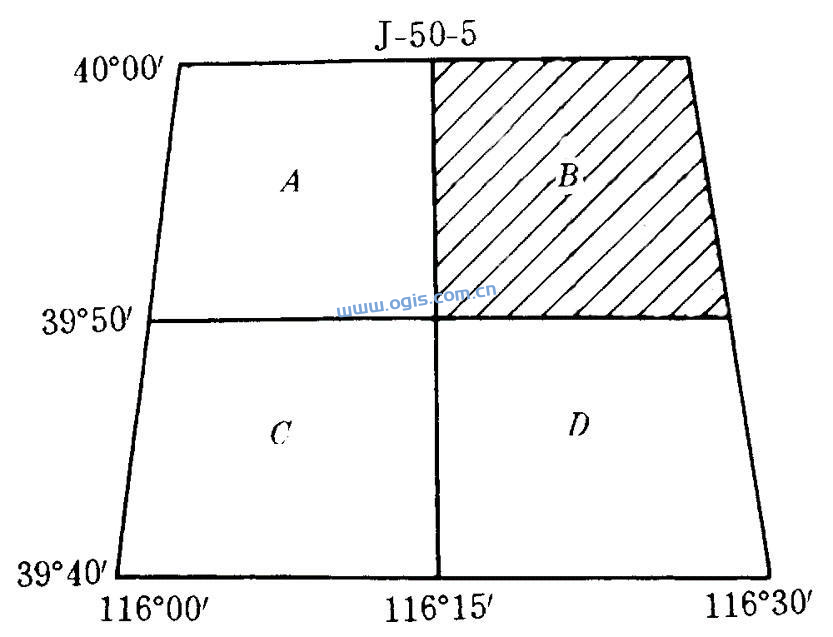

1:5万图幅号

1:5万图幅号



  • 1:2.5万:在1:10万图幅基础上,按一定经差和纬差进行划分,并分别在1:10万图幅后加上各自的代号。一幅1:5万地形图分为4幅,用1,2,3,4表示,经差7′30″,纬差5′。图幅编号:在1:5万编号后加上自己的序号。
    北京某地:北纬39º54'30", 东经116º28'25"。1:2.5万图幅编号:J-50-5-B-4

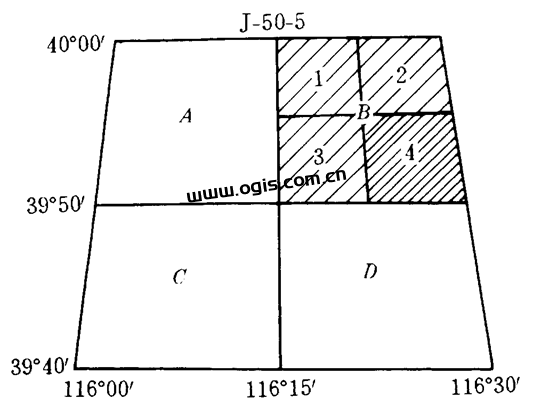

1:2.5万图幅号

1:2.5万图幅号



  • 1:1万:一幅1:10万地形图分为8行、8列共64幅图,用(1),……,(64)表示,经差3′45″,纬差2′30″。图幅编号:在1:10万编号后加上各自的代号。
    北京某地:北纬39º54'30", 东经116º28'25"。1:1万图幅编号:J-50-5-(24)

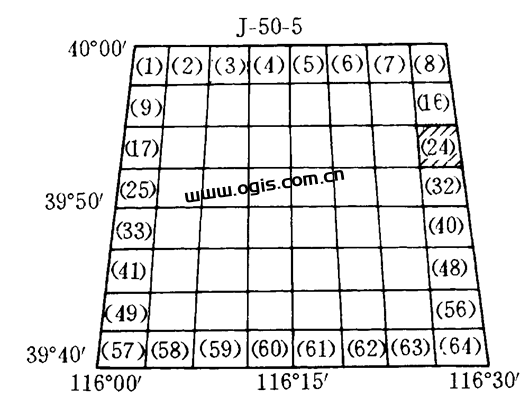

1:1万图幅号

1:1万图幅号



  • 1:5000比例尺地形图:在1:1万的基础上进行,一幅1:1万地形图分为4幅,用a,b,c,d表示,经差1′52.5″,纬差1′15″。图幅编号:在1:1万编号后加上各自的代号。
    北京某地:北纬39º54'30", 东经116º28'25"。1:5000图幅编号:J-50-5-(24)-b

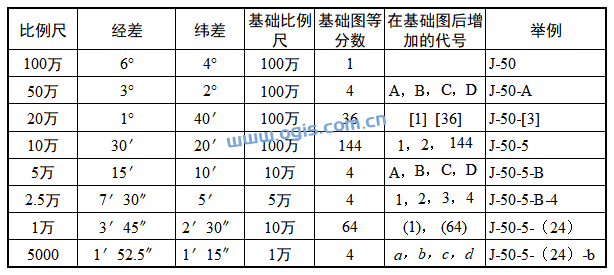

1:5000

1 2下一页
